在工業生產中，儀表作為一種重要的設備，其設計和制造都直接關系到生產的穩定性和安全性。其中，工業儀表的外觀結構設計不僅需要符合生產現場的需求，還需滿足實用、耐用、易操作等要求。本文將通過一個實際的工業儀表外觀結構設計案例，探討設計過程中的要點和注意事項。

一、工業儀表外觀設計的重要性

工業儀表的外觀直接影響到整個生產車間的外觀和形象，以及操作人員的視覺感受和操作體驗。一個好的工業儀表外觀設計可以提升生產車間的整體形象，同時還能提高操作人員的生產效率。因此，在工業儀表設計中，外觀設計具有舉足輕重的地位。

二、工業儀表外觀設計案例分析

本案例是針對一款應用于化工行業的工業儀表的外觀設計。該儀表需要放置在現場控制室中，要求在保障測量精度的同時，還具有良好的可讀性和可操作性。

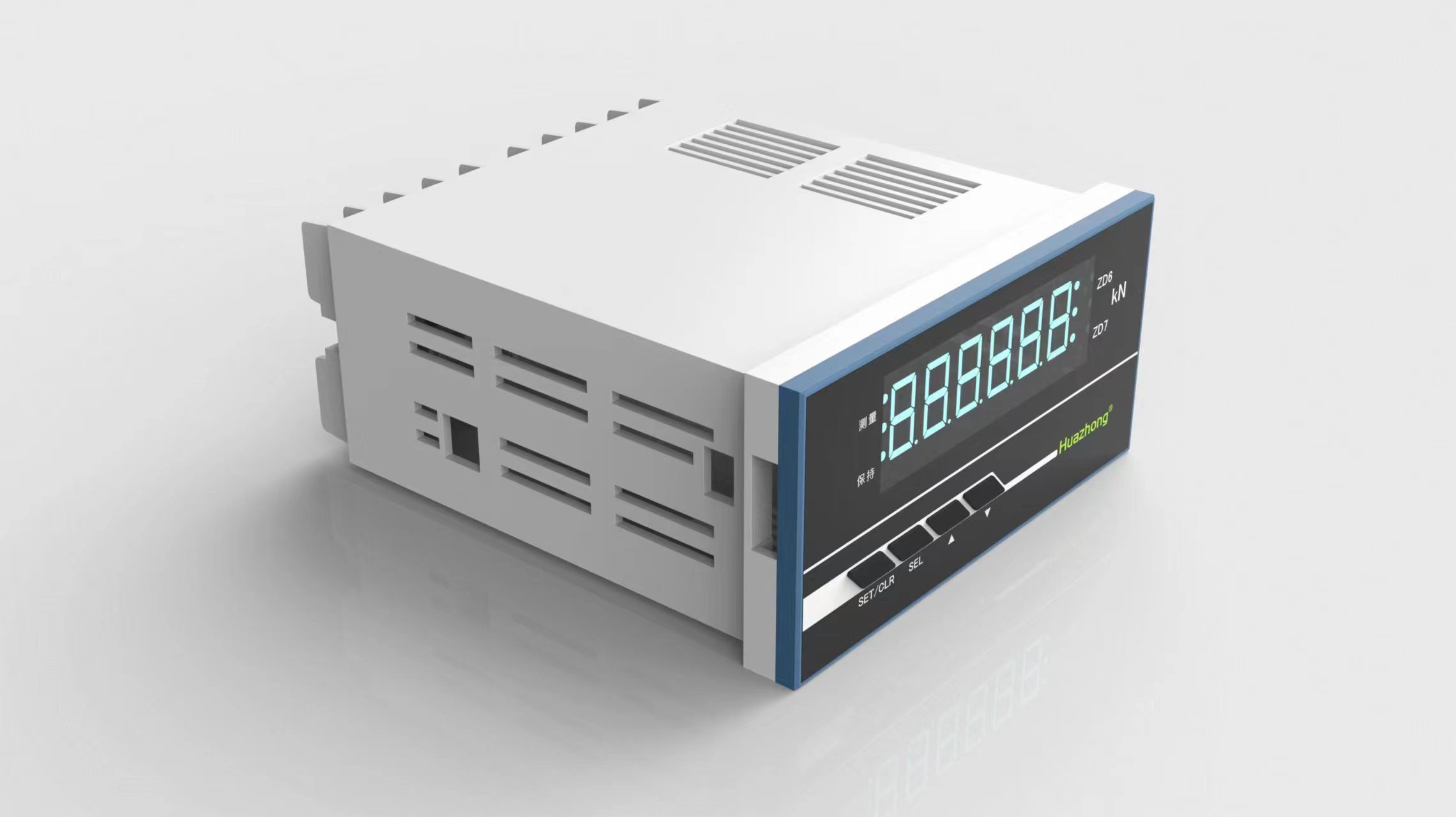

1. 儀表的尺寸和形狀

首先考慮到該儀表的使用環境為化工行業，因此需要具有一定的防爆和防護性能。在尺寸和形狀方面，我們選擇了長方體形狀，并采用了加大屏幕設計，以提高讀數的可讀性和清晰度。同時，為了方便操作人員操作，我們采用了側面開孔設計，將操作按鈕和顯示屏放置在側面，提高了操作體驗。

2. 儀表的顏色和材質

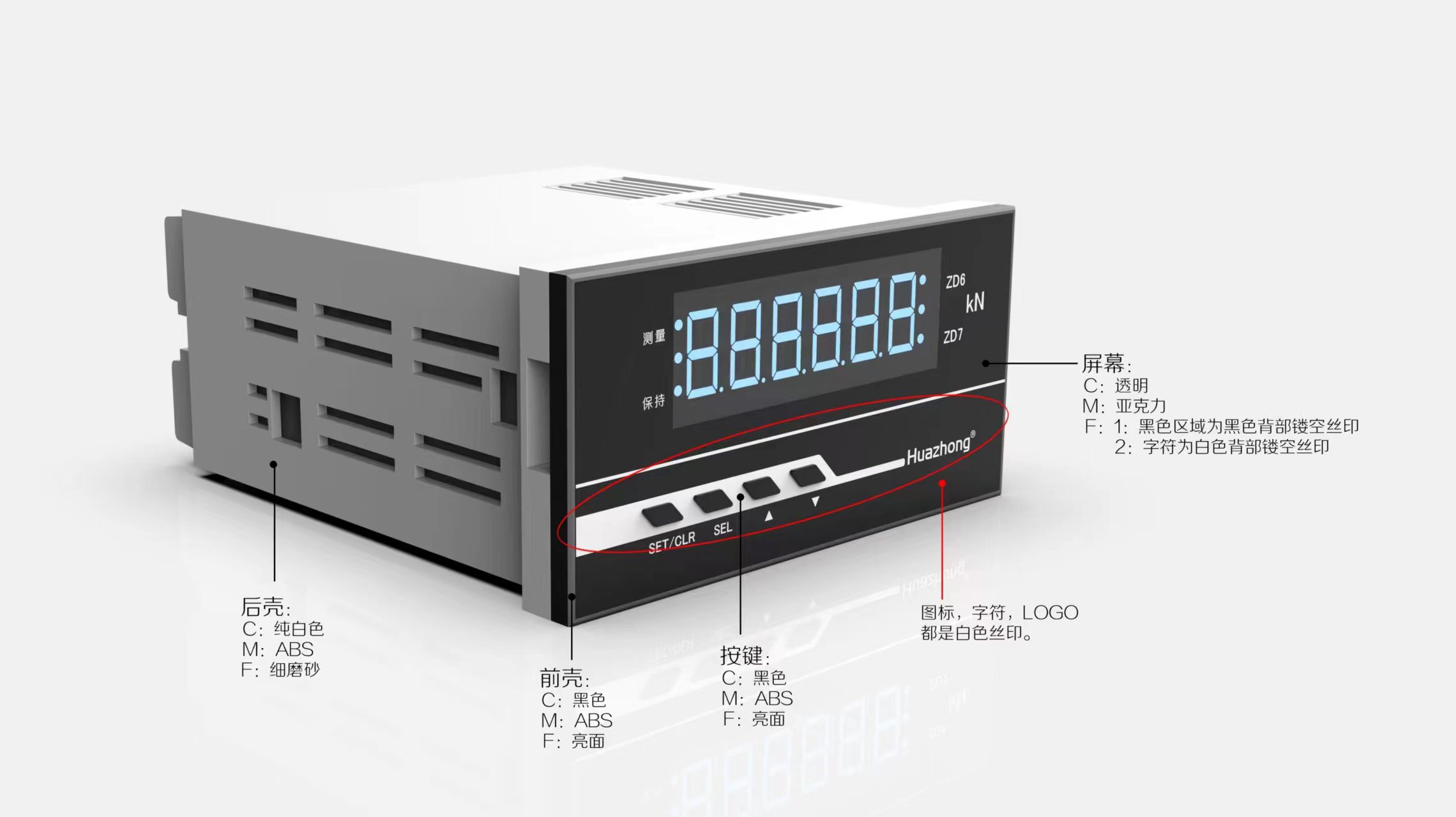

在顏色和材質方面，我們選擇了具有較高可見性和耐腐蝕性的不銹鋼材質，顏色方面則選用了黑白兩種顏色。黑色可以有效吸收太陽光，使儀表在任何環境下都具有較高的可見性；而白色則可以與控制室內部的環境相配合，提高整個控制室的美觀性。

3. 儀表的標識和符號

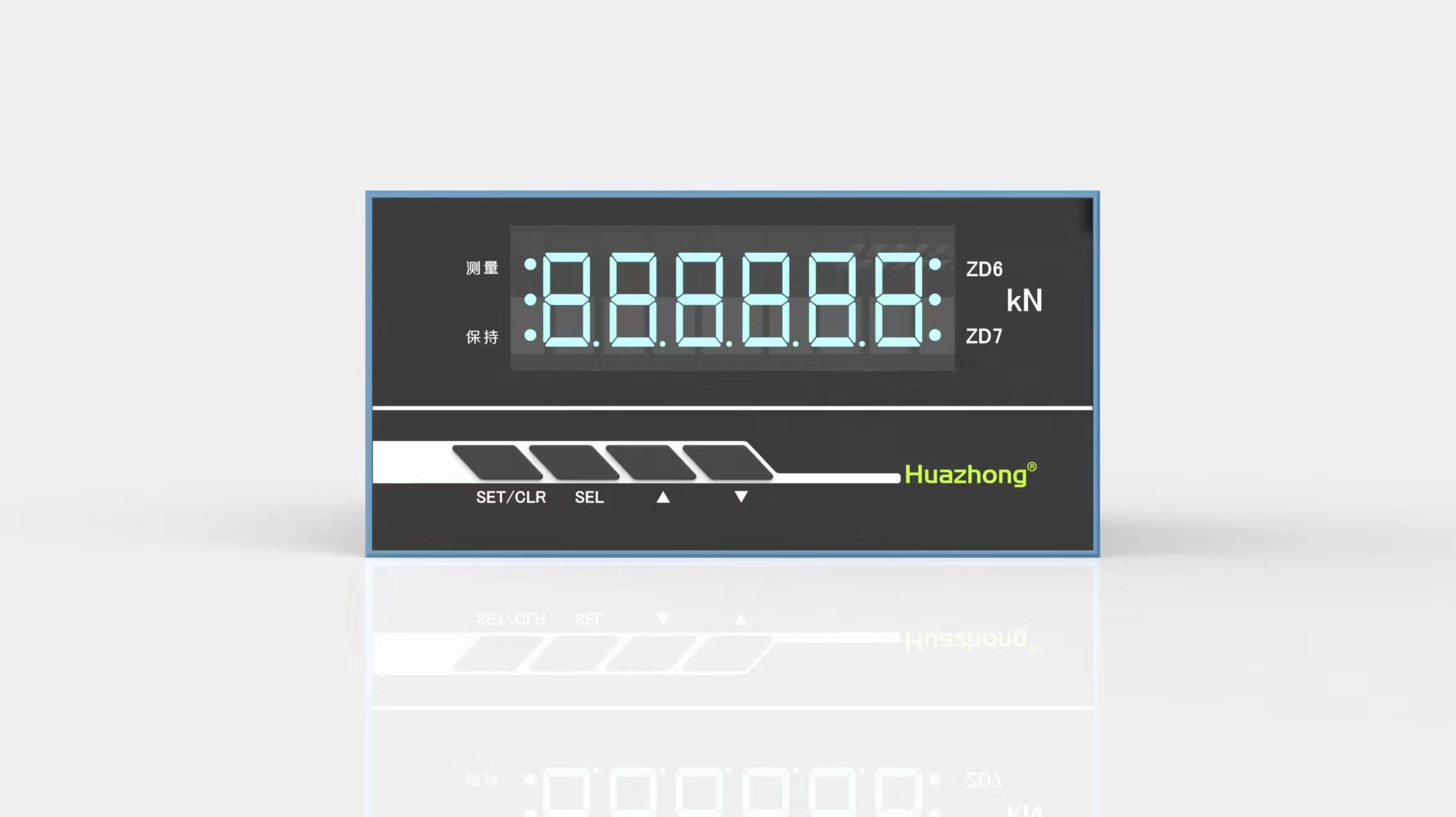

為了方便操作人員快速找到需要測量的參數，我們在儀表的顯示屏上方設置了相應的標識和符號。這些標識和符號采用了簡潔明了的設計風格，方便快速讀取。此外，我們還在儀表的下方設置了相應的單位和量程等參數，方便操作人員在使用過程中進行查看和調整。

4. 儀表的操作方式

本款工業儀表采用了觸摸屏設計，可以直觀地展示測量數據和操作界面?？紤]到化工行業中操作人員需要穿著厚重的防護服進行操作，我們采用了加大觸摸屏按鈕設計，使操作更加容易和方便。同時，在觸摸屏下方設置了相應的物理按鍵，方便操作人員在觸摸屏無法正常操作時進行備用操作。

5. 儀表的結構設計

本款工業儀表采用了防爆結構設計和密封性能良好的外殼體，可以在化工生產現場中有效防止泄漏和爆炸等危險情況的發生。此外，我們還在儀表內部采用了先進的測量技術和數據處理算法，使其具有更高的測量精度和更穩定的性能表現。

本款工業儀表的外觀設計充分考慮了使用環境、人機交互、安全性能等多方面因素，以提高產品的整體性能和使用體驗。希望通過這個案例的分析，對今后的工業儀表設計提供一定的參考和幫助。
